一是工艺流程图
废水↓格栅↓沉淀池↓调质池PVC→泵PAM→储气罐→溶气罐→溶气浮污水处理器→污油(污泥)储存池↓高压泵↓。
干燥池好氧快滤池↓沉淀澄清池↓储水池↓回收或排放。
二是各部分作用
1、格栅:阻挡废水中较大的悬浮物。
2、沉淀池:各工段废水集中流入沉淀池，水中大部分填料等杂质集中排出，减轻后续气浮池的处理负荷。
3、调质池，混合均匀的废水集中在这里。

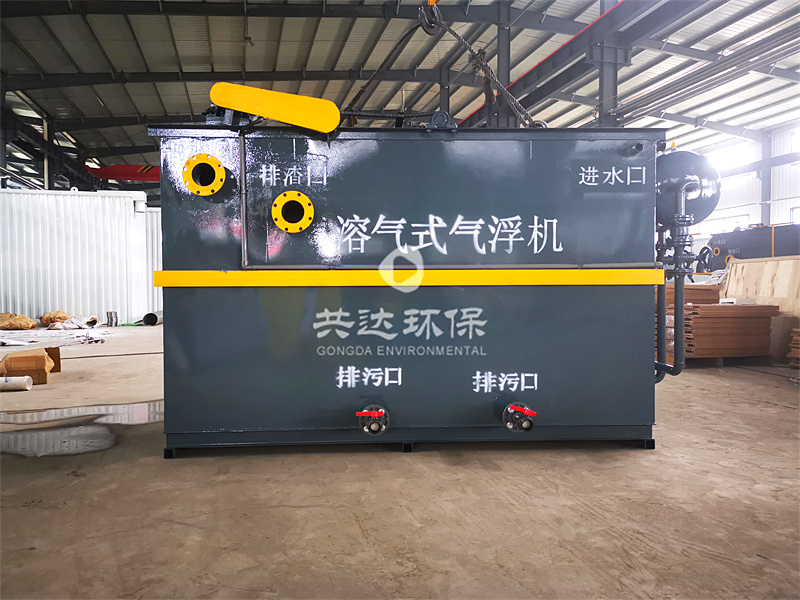

4、气浮机:利用气浮原理，通过溶解水的突然释放，在水中产生大量均匀的微气泡，附着在絮凝体上，导致絮凝体密度小于水，空气在压力溶解罐中被强制溶解。进入气浮机后，由于溶解水的突然消失，溶解在水中的空气以致密的微气泡状态从水中逸出，在缓慢的上升过程中与絮凝体结合，导致絮凝体上升，浮出后杂质溢出，清液从气浮池底部排出回用。
5、好氧快速过滤器:为了进一步降低中SS、BOD、COD的含量，采用好氧快速过滤器进一步净化废水。快速过滤器主要由过滤层、支撑层、配水系统、集水区、洗砂排水组成，管郎内由原水供水、清水供水、冲洗水排出等主要配管及其配套控制阀组成，其运行过程为高速过滤和反冲交替使用。
